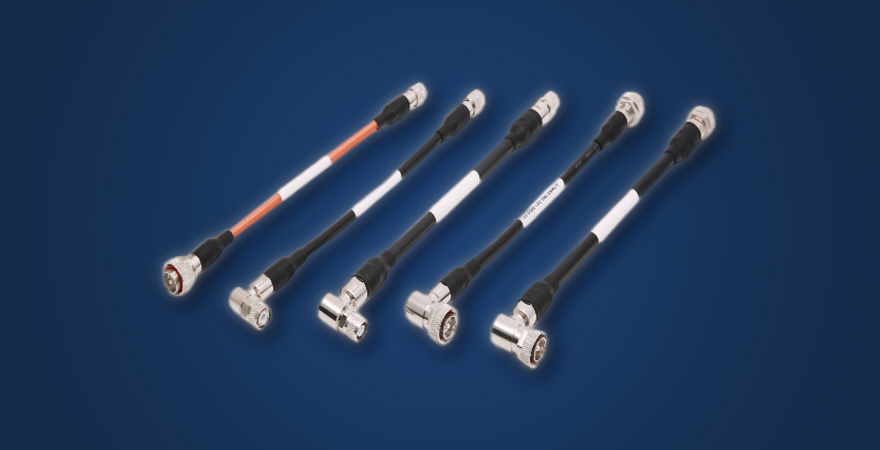

高功率同軸電纜
- 多種型號高功率同軸電纜供選型，覆蓋~15KW功率；
- 支持從400KHz to 60MHz射頻及2.45GHz微波應用；
- 自主設計生產制造，確保產品質量交期可控。

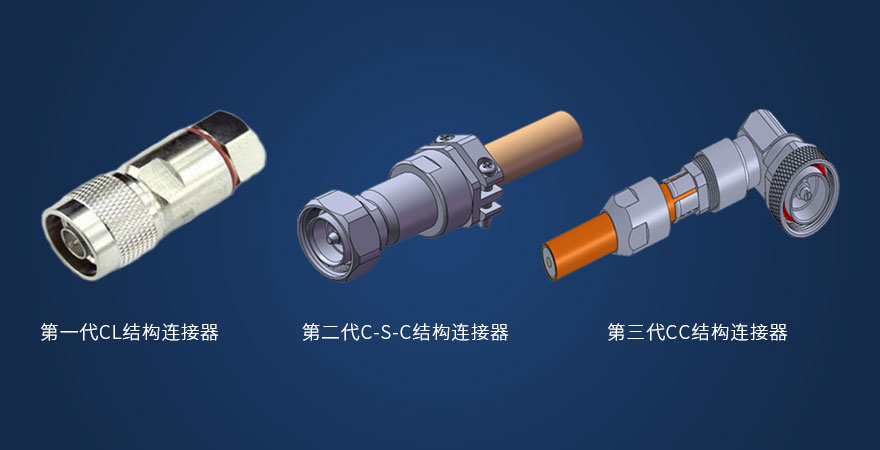

| 電纜/連接器配對表 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 電纜 | RG213 | RG217 | RG218 | RG393 | SPT1400 | |||||
| 直型 | 彎型 | 直型 | 彎型 | 直型 | 彎型 | 直型 | 彎型 | 直型 | 彎型 | |
| N系列公頭 | √ | √ | √ | √ | √ | √ | ||||
| N系列母頭 | √ | √ | √ | √ | √ | √ | ||||
| HN系列公頭 | √ | √ | √ | √ | √ | √ | √ | √ | ||
| HN系列母頭 | √ | √ | √ | √ | √ | √ | √ | √ | ||
| 7/16系列公頭 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 7/16系列母頭 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| QDM系列公頭 | √ | √ | √ | √ | √ | √ | ||||
| QDM系列母頭 | √ | √ | √ | √ | √ | √ | ||||
| LC系列公頭 | √ | √ | √ | √ | √ | √ | √ | √ | ||
| LC系列母頭 | √ | √ | √ | √ | √ | √ | √ | √ | ||
| QDH系列公頭 | √ | √ | √ | √ | √ | √ | ||||
| QDH系列母頭 | √ | √ | √ | √ | √ | √ | ||||
| 電纜參數 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 線纜型號 | RG213 | RG214 | RG217 | RG393 | SPT1400 | |||||
| 推薦使用功率 | 3KW | 3KW | 5KW | 5KW | 10KW | |||||
| 介質材料 | PE | PE | PE | PTFE | PTFE | |||||
| 外護套 | PVC | PVC | PVC | FEP | FEP | |||||
| 外徑 | 10.3mm | 10.8mm | 13.8mm | 9.9mm | 14.3mm | |||||
| 使用溫度 | -25℃～85℃ | -25℃～70℃ | -25℃～70℃ | -55℃～150℃ | -55℃～200℃ | |||||
| 衰減@13.56MHz | 2.2dB/m | 2.6dB/m | 2.0dB/m | 2.5dB/m | 1.2dB/m | |||||
| 功率@13.56MHz | 最高功率 | 60℃外護套 | 最高功率 | 50℃外護套 | 最高功率 | 50℃外護套 | 最高功率 | 60℃外護套 | 最高功率 | 60℃外護套 |
| 4.4KW | 4.1KW | 5.1KW | 4.1KW | 7.2KW | 5.4KW | 19.7KW | 5.9KW | 51.5KW | 12.5KW | |
